Rodzaje sprzęgieł w samochodach osobowych

Sprzęgło to niezwykle ważny element układu napędowego, umożliwiający płynne przeniesienie momentu obrotowego z silnika na skrzynię biegów oraz odłączanie silnika np. podczas zmiany biegów czy postoju. W samochodach osobowych spotykamy różne rozwiązania – od tradycyjnych sprzęgieł ciernych w autach z ręczną skrzynią biegów, po złożone układy w automatycznych skrzyniach czy układach hybrydowych. Każdy rodzaj ma swoją zasadę działania, zastosowanie i specyficzne zalety oraz wady. Poniżej omówimy najważniejsze typy sprzęgieł stosowane w samochodach osobowych poruszających się głównie po europejskich drogach, wyjaśniając ich działanie, typowe usterki i sposoby eksploatacji.

Sprzęgła w samochodach z manualną skrzynią biegów

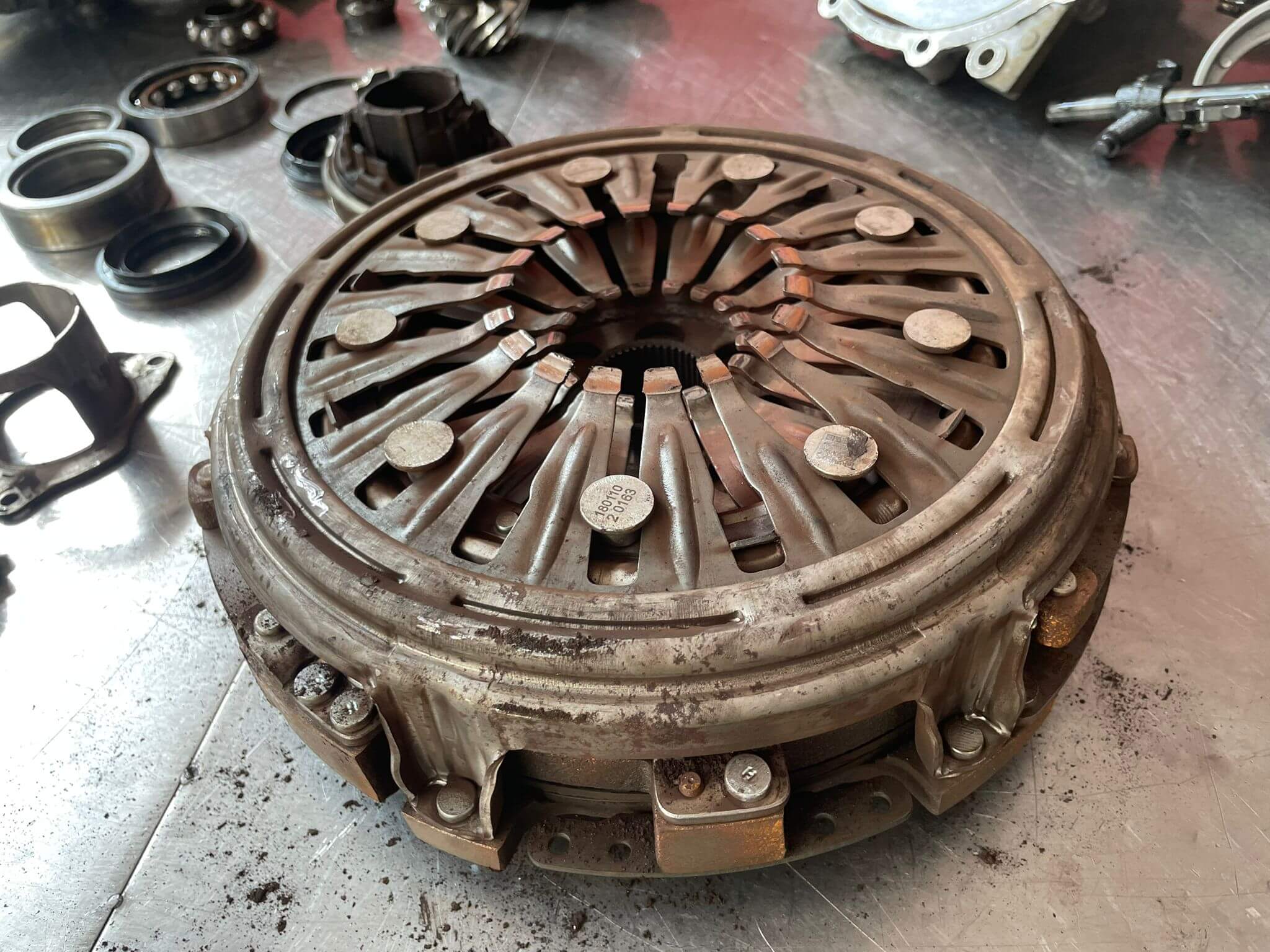

W autach z ręczną (manualną) skrzynią biegów najczęściej stosuje się sprzęgła cierne. Ich podstawowym elementem jest tarcza sprzęgłowa pokryta okładziną cierną, która dociskana jest do koła zamachowego przez docisk sprzęgła. Dzięki tarciu moment obrotowy przenoszony jest z silnika na skrzynię biegów; natomiast naciśnięcie pedału sprzęgła powoduje rozłączenie tarczy od koła zamachowego i przerwanie napędu.

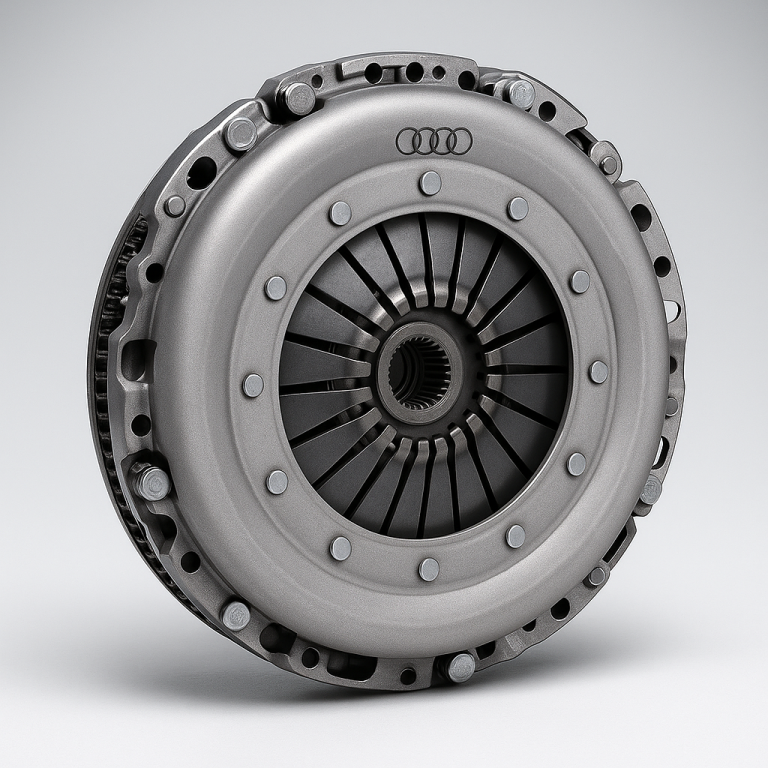

Klasyczne sprzęgło cierne jest najprostszą konstrukcją – składa się głównie z jednej tarczy, docisku i łożyska wyciskowego. Dzięki temu ma wiele zalet: prostą budowę, niskie koszty produkcji i naprawy oraz szerokie zastosowanie w różnych typach aut. Niemniej ma też ograniczenia: sprzęgło jednotarczowe (z jedną tarczą sprzęgłową) przenosi ograniczoną moc, więc w sportowych lub ciężkich samochodach stosuje się sprzęgła wielotarczowe. Wielotarczowe są zbudowane z kilku tarcz sprzęgłowych ułożonych jedna za drugą – dzięki temu mogą przenosić znacznie większy moment obrotowy.

Sprzęgło cierne w samochodzie można też rozróżnić według sposobu sterowania:

• Linka lub cięgno (sterowanie mechaniczne) – ruch pedału przenoszony jest za pomocą linki,
• System hydrauliczny – pedał uruchamia pompę, która ciśnieniem płynu powoduje rozłączenie sprzęgła,
• System pneumatyczny – rzadziej spotykany, z wykorzystaniem sprężonego powietrza.

Sprzęgło cierne ma jednak również wady. Do wad należą przede wszystkim szybkie zużycie okładzin przy nieumiejętnej eksploatacji, a w przypadku jednotarczowych – właśnie ograniczona zdolność przenoszenia bardzo dużej mocy. W autach z potężnymi silnikami lub tam, gdzie wymagane jest bardzo płynne tłumienie drgań (na przykład w silnikach diesla), stosuje się specjalne rozwiązania omówione niżej.

Sprzęgło dwumasowe

Wiele współczesnych samochodów z ręczną skrzynią biegów wyposażonych jest w dwumasowe koło zamachowe.  To tak naprawdę rodzaj bardzo skomplikowanego koła zamachowego z wbudowanym sprzęgłem tłumiącym drgania. Składa się z dwóch mas obrotowych połączonych amortyzującymi sprężynami lub pierścieniami gumowymi. Dzięki temu dwumasa tłumi wibracje i drgania silnika spalinowego (zwłaszcza diesli lub małoseryjnych silników o większych drganiach), co znacząco poprawia komfort jazdy i żywotność układu napędowego.

Zaletą sprzęgła dwumasowego jest płynniejsza zmiana biegów i mniejsze obciążenia przekładni dzięki wstępnemu wygładzaniu drgań. Wadą są wysokie koszty wymiany – uszkodzona dwumasa wymaga demontażu skrzyni biegów i jest znacznie droższa od zwykłego koła zamachowego. Często też awarie dwumasy objawiają się stukami, wibracjami czy wyższą sztywnością pracy sprzęgła.

Sterowanie sprzęgłem (mechaniczne vs hydrauliczne)

W samochodach wyposażonych w sprzęgło cierne może ono być sterowane na różne sposoby. W tradycyjnych autach starszych modeli pedał aktywuje linkę lub cięgno połączone z mechanizmem rozpierającym sprzęgło (sterowanie mechaniczne). W nowocześniejszych samochodach i zwłaszcza w autach z silnikami umieszczonymi poprzecznie powszechne jest sterowanie hydrauliczne – pedał uruchamia pompę sprzęgła, a płyn hydrauliczny przenosi siłę do wysprzęglika. Od strony użytkownika główna różnica polega na tym, że w linkowych systemach może być konieczna regulacja luzu pedału, a w hydraulicznych – okresowe sprawdzanie poziomu i szczelności płynu sprzęgłowego.

Sprzęgła w automatycznych skrzyniach biegów

Samochody z automatyczną skrzynią biegów zazwyczaj nie mają klasycznego sprzęgła ciernego. Zamiast tego dominują konwertery momentu obrotowego (torque converter) oraz – w nowoczesnych skrzyniach z dwoma sprzęgłami – układy elektromagnetyczne.

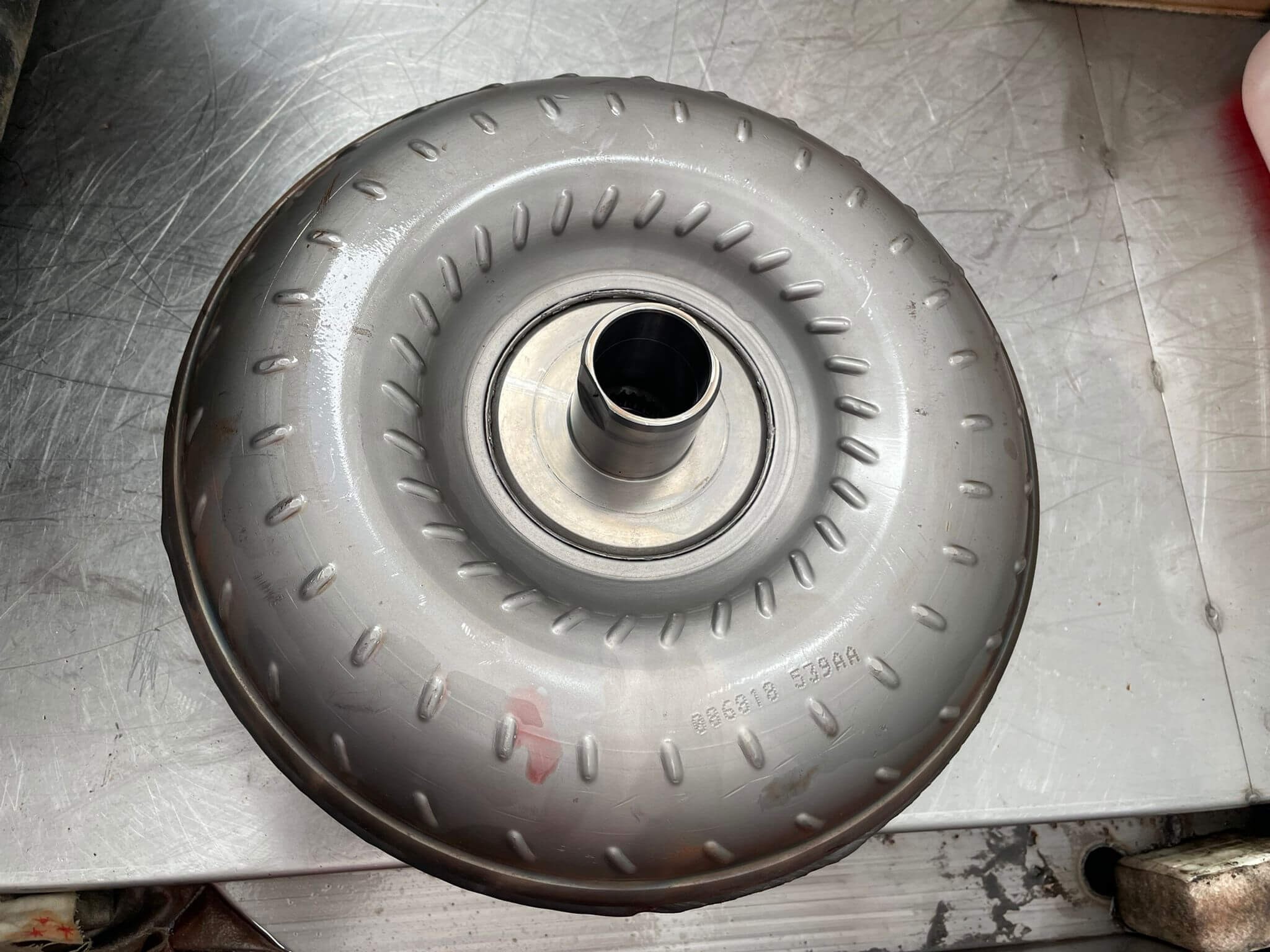

Sprzęgło hydrokinetyczne (konwerter momentu) jest kluczowym elementem większości automatycznych skrzyń biegów. Działa ono jak przekładnia płynowa: pompa sprzęgła (połączona z silnikiem) wprawia w ruch olej, który przekazuje siłę do turbiny sprzęgła połączonej ze skrzynią biegów. Dzięki temu przeniesienie napędu odbywa się bez bezpośredniego styku elementów metalowych. Takie rozwiązanie pozwala na bardzo płynne i łagodne rozpędzanie oraz łagodzenie szarpnięć między silnikiem a przekładnią. Zaletą jest komfort jazdy.

Sprzęgło elektromagnetyczne jest wykorzystywane w zautomatyzowanych skrzyniach (np. dwusprzęgłowych DCT) albo w nowoczesnych manualnych skrzyniach ze sterowaniem elektronicznym. Działa na zasadzie przyciągania elektromagnetycznego: gdy uzwojenie elektromagnesu zostaje zasilone, wytworzone pole magnetyczne zespala wirnik sprzęgła z rotorem, przekazując moment obrotowy. Odłączenie następuje po odcięciu prądu. Dzięki temu sprzęgło elektromagnetyczne otwiera się i zamyka bardzo szybko i precyzyjnie, co sprzyja płynności zmian biegów. Z drugiej strony wymaga ono sprawnej instalacji elektrycznej – bez napięcia nie przeniesie momentu. W praktyce takie sprzęgła stosuje się często we współczesnych skrzyniach DCT (skrzyni dwusprzęgłowej), gdzie dwa mokre sprzęgła obsługują kolejno parzyste i nieparzyste biegi. Współcześnie rozwiązania te są również określane jako „elektroniczne sprzęgła” lub clutch-by-wire. Na przykład firma Bosch oferuje system eClutch z funkcją start-stop, który automatycznie rozłącza silnik od skrzyni, gdy auto zwalnia, oszczędzając paliwo.

Konwerter momentu obrotowego (sprzęgło hydrokinetyczne)

Konwerter momentu, będący połączeniem pompy i turbiny zanurzonych w oleju, to specjalny typ sprzęgła cieczowego. Pompa (połączona z wałem korbowym silnika) tłoczy olej do turbiny sprzęgła połączonej z wejściem skrzyni biegów. Ruch cieczy powoduje obrót turbiny i przeniesienie napędu, przy czym przepływ oleju sam reguluje się w zależności od różnicy prędkości między silnikiem a skrzynią. Taki układ pozwala na delikatne rozłączanie napędu przy postoju i miękkie przenoszenie momentu w trakcie ruszania. Charakterystyczne cechy hydrokinetycznego sprzęgła to amortyzacja drgań i łagodność jazdy. Utrudnieniem może być jednak spadek efektywności przy dużych obciążeniach czy lekkie „ślizganie się” na wysokich biegach, które czasem rekompensuje stosowanie sprzęgła lock-up (bezpośrednie zespolenie silnika ze skrzynią po rozgrzaniu oleju).

Skrzynie dwusprzęgłowe (DCT)

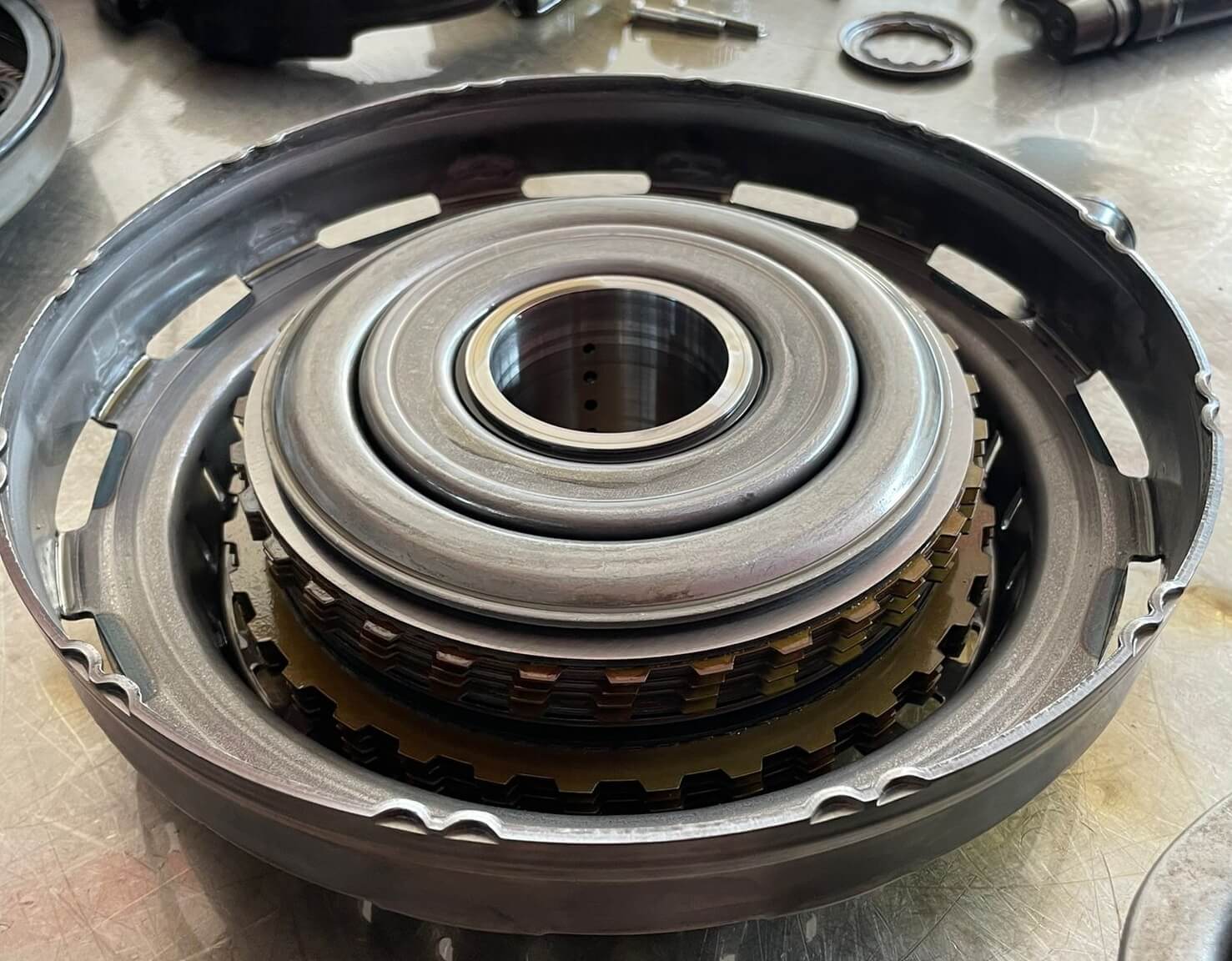

Wiele nowoczesnych aut (zarówno europejskich, jak i amerykańskich) korzysta ze skrzyń dwusprzęgłowych (DCT, np. DSG w VW czy PowerShift w Fordzie). Mają one dwa sprzęgła cierne (zazwyczaj mokre, chłodzone olejem) – jedno obsługuje biegi nieparzyste, drugie parzyste. Dzięki temu można bardzo szybko i bez przerwania ciągłości napędu zmieniać biegi – podczas gdy jedno sprzęgło przekazuje napęd na koła, drugie już ustawia kolejny bieg. W praktyce sprzegła w DCT bywają sterowane elektromagnetycznie lub hydraulicznie, ale ich zasada działania opiera się na znanych z manuala tarczach ciernych. Podobne rozwiązania montowano także w automatach kilku generacji – na przykład niektóre skrzynie Forda (PowerShift DCT) miały dwa mokre sprzęgła w jednej obudowie. Znakomicie pokazywała to strona diagnostyczna przestawiając się następująco: sprzęgła elektromagnetyczne są powszechnie spotykane we współczesnych autach z podwójnym sprzęgłem. Ich zaletą jest bardzo szybka zmiana biegów z utrzymaniem ciągłości mocy. Wadami bywają jednak wrażliwość na przegrzanie (mokre sprzęgła) i skomplikowany układ chłodzenia/sterowania.

Sprzęgła w samochodach hybrydowych i elektrycznych

W pojazdach hybrydowych stosowane są czasem rozwiązania z użyciem sprzęgieł, chociaż nie zawsze są one widoczne dla użytkownika. W prostych hybrydach równoległych o jednym sprzęgle silnik spalinowy i elektryczny są trwale połączone (jeden wał) – tutaj sprzęgło może pełnić funkcję rozrusznika/alternatora. W bardziej zaawansowanych układach hybrydowych z dwoma sprzęgłami można całkowicie rozłączyć silnik spalinowy od silnika elektrycznego. Taka konstrukcja (np. w układach typu P2 w samochodach plug-in hybrid) pozwala na jazdę w trybie wyłącznie elektrycznym bez obracania wału korbowego silnika spalinowego. Wówczas dwusprzęgłowy układ pozwala zbierać pełną energię hamowania do ładowania baterii, a silnik spalinowy może zostać w razie potrzeby szybko uruchomiony przez silnik elektryczny. Przykładem takiego rozwiązania jest równoległy napęd hybrydowy, który pozwala zaoszczędzić paliwo i odzyskać więcej energii.

W samochodach elektrycznych zwykle nie ma klasycznego sprzęgła. Silnik elektryczny najczęściej jest połączony bezpośrednio lub przez prostą przekładnię redukcyjną do kół (np. w Tesla czy BMW). Dzięki temu reakcja na gaz jest natychmiastowa, bez potrzeby rozłączania układu napędowego. Wyjątkiem mogą być sytuacje specjalne, jak np. samochody typu REX (range extender), gdzie silnik spalinowy służy tylko do ładowania akumulatorów i może być rozłączany sprzęgłem. Generalnie jednak w autach elektrycznych użytkownik nie musi zarządzać sprzęgłem – jest ono zastąpione elektroniką i przekładniami stałymi.

Typowe objawy zużycia i usterki sprzęgła

Każde sprzęgło cierne zużywa się w trakcie eksploatacji. Warto znać typowe objawy wskazujące na jego zużycie lub uszkodzenie. Do najczęstszych należą:

• Spadek mocy i poślizg sprzęgła – auto nie przyspiesza proporcjonalnie do wciśnięcia gazu, a obroty silnika rosną bez wzrostu prędkości. Świadczy to zwykle o przepaleniu lub zużyciu okładzin tarczy sprzęgłowej.

• Trudności w zmianie biegów – bieg ciężko wchodzi, odczuwa się opór lub szarpnięcie przy włączaniu. Często świadczy to o problemach z łożyskiem oporowym lub niedokładnym działaniu mechanizmu wysprzęglika.

• Wibracje i szarpnięcia pedału sprzęgła – pedał drga lub pulsuje w trakcie wyciskania, co może oznaczać nierównomierne zużycie tarczy lub uszkodzone sprężyny tłumiące drgania.

• Nietypowe dźwięki – piski, szumy, stukanie przy wciskaniu pedału mogą sugerować awarię łożyska wyciskowego lub luz na elementach docisku. Czasem słychać też metaliczne szuranie, gdy tarcza jest w ponadnormatywnym zużyciu.


Z punktu widzenia mechanika warto zwrócić uwagę też na: niespodziewane zgaśnięcie silnika podczas zmiany biegów (silnik „nie zdąży się zsynchronizować”) oraz wygładzony lub wydłużony moment rozłączenia sprzęgła (mniej wyraźny „punkt styku” pedału). W razie podejrzenia usterki sprzęgła zazwyczaj konieczna jest diagnostyka w warsztacie – badanie luzu wysprzęglika, sprawdzenie naciągu linki czy diagnostyka komputerowa (w autach z elektronicznym sterowaniem sprzęgłem).

Konserwacja i eksploatacja sprzęgła

Żywotność sprzęgła w dużej mierze zależy od stylu jazdy kierowcy oraz prawidłowej obsługi. Oto kilka wskazówek, jak dbać o sprzęgło w codziennej eksploatacji (zwłaszcza w samochodach z manualną skrzynią):

• Unikaj jazdy „na półsprzęgle” – nie powinno się trzymać samochodu na sprzęgle (np. na podjazdach) ani poruszać z lekko wciśniętym pedałem. Prowadzi to do ciągłego ślizgania tarczy i jej przegrzewania. Lepszym rozwiązaniem jest w takich sytuacjach trzymanie auta na hamulcu lub zaciągniętym hamulcu ręcznym.

• Nie trzymaj nogi na pedale sprzęgła podczas jazdy – staraj się kłaść stopę poza pedałem, gdy nie zmieniasz biegów. Nawet lekkie oparcie powoduje tarcie i stopniowe zużycie tarcz oraz łożyska.

• Naciskaj pedał do oporu przy każdej zmianie biegów – niedokładne dociśnięcie sprzęgła jest częstym błędem, który może uszkodzić synchronizatory skrzyni biegów i przyspieszyć zużycie sprzęgła. Zawsze wciskaj sprzęgło do samego końca – zarówno przy ruszaniu, zatrzymywaniu, jak i zmienianiu biegów.

• Ruszać płynnie z niskich obrotów silnika – gwałtowne starty i ostre puszczanie sprzęgła („ruszanie z piskiem opon”) powodują obciążenie okładzin i skrócenie ich żywotności. Warto rozpędzać auto przy umiarkowanych obrotach, zwłaszcza na śliskiej nawierzchni.

• Prawidłowe użycie hamulca ręcznego – przed ruszeniem upewnij się, że hamulec ręczny jest całkowicie zwolniony, zanim wciśniesz pedał gazu i puszczasz sprzęgło. W samochodach z napędem 4×4 korzystaj z funkcji rozłączania osi, jeśli jest dostępna – zmniejsza to obciążenie sprzęgła (zwłaszcza na śliskim podłożu).

• Przeglądy i serwis – przy okazji corocznego przeglądu warto sprawdzić luz pedalu sprzęgła (w systemach linkowych) lub stan układu hydraulicznego. W samochodach z hydraulicznym systemem sprzęgła stosuje się ten sam płyn co do hamulców – jego poziom powinien być sprawdzany, a w razie potrzeby uzupełniany i odpowietrzany. Dwumasa i tarcza sprzęgłowa nie wymagają regulacji, ale przy dużym przebiegu warto zbadać stan sprężyn i szczelin tarczy.

Rozsądne korzystanie ze sprzęgła wydłuża jego żywotność. Przy odpowiedniej eksploatacji typowe objawy zużycia można wykryć na wczesnym etapie, co znacznie obniża koszty ewentualnej naprawy.

Unikanie typowych błędów

Oprócz powyższych wskazówek warto też pamiętać o zasadach bezpiecznej obsługi skrzyni biegów:

• Zachowuj ciągłość zmiany biegów – przy redukcji biegów nie szarżuj, tylko przełóż biegi po kolei (np. z 5 na 4, potem 4 na 3).

• Nie nadużywaj sprzęgła w korkach – lepiej wrzucić luz na światłach lub postoju, niż trzymać półsprzęgło przez dłuższy czas.

• Utrzymuj dobre nawyki – np. przy zatrzymaniu na dłuższy czas lepiej wrzucić bieg jałowy i zdjąć nogę ze sprzęgła. Nie ciągaj zmień biegów w czasie szarpania pojazdu, staraj się je wciskać tylko przy równomiernych obrotach silnika.


Stosowanie się do tych zasad minimalizuje ryzyko przedwczesnego zużycia sprzęgła czy innych części układu napędowego.

Podsumowanie

Wybór i działanie sprzęgła w samochodzie zależy od typu skrzyni biegów i napędu. W tradycyjnych autach z manualną skrzynią dominuje proste sprzęgło cierne – jedno- lub wielotarczowe – często wspierane dwumasowym kołem zamachowym dla komfortu. W automatach stosuje się konwertery momentu (sprzęgła hydrokinetyczne) oraz coraz częściej rozwiązania z podwójnymi sprzęgłami. W hybrydach dostępne są zaawansowane układy pozwalające na rozłączanie silnika spalinowego. We wszystkich przypadkach kluczowa jest właściwa eksploatacja – unikając jazdy na półsprzęgle, przyspieszając płynnie i reagując na pierwsze objawy zużycia. Regularna diagnostyka i prawidłowe nawyki kierowcy pomagają utrzymać sprzęgło w dobrym stanie, co zwiększa bezpieczeństwo i komfort jazdy.
